X Gen 1智能锁产品手册V1.0.0

**![](/media/202503/20250317095905106319.png)**

2025

版本号 V1\.0\.0\_RC

苏州凡汐科技有限公司

产品部

原始文档地址：
[【附件】X Gen1 产品手册.docx](/media/attachment/2025/03/X_Gen1_%E4%BA%A7%E5%93%81%E6%89%8B%E5%86%8C.docx)

**X Gen 1智能锁产品手册**

**目录**

[一． 基础信息 2](#_Toc192251681)

[1\. 1 产品介绍 2](#_Toc192251682)

[1\. 2 场景图示 2](#_Toc192251683)

[1\. 3 结构介绍 2](#_Toc192251684)

[二． 规格描述 3](#_Toc192251685)

[2\.1 基本参数 3](#_Toc192251686)

[2\.2 硬件参数 4](#_Toc192251687)

[2\.3 环境参数 4](#_Toc192251688)

[三． 安装配置 5](#_Toc192251689)

[3\.1 准备工作 5](#_Toc192251690)

[3\.2 门锁安装 6](#_Toc192251691)

[3\.3 电池安装 8](#_Toc192251692)

[3\.4 应用安装 8](#_Toc192251693)

[四． 功能描述 10](#_Toc192251694)

[4\.1 固件矩阵 10](#_Toc192251695)

[4\.2 应用矩阵 11](#_Toc192251696)

[五． 厂商信息 12](#_Toc192251697)

1. **基础信息**
2. **1 产品介绍**

FEOCEY X智能锁专为美式DeadBolt门锁设计，无需拆除原有结构，只需替换室内拇指转轮并连接适配器即可实现智能化升级。它支持近场蓝牙和Wi\-Fi远程监控，配合Magic系列键盘可实现密码及挥手解锁功能。内置九轴陀螺仪系统能够实时监测门体位置，精确获取锁体开关状态，并在异常情况下推送报警信息。其独特的防卡死设计确保即使在断电时也能顺畅操作，保障安全无忧。结合轻量化结构与智能休眠技术，续航时间可达半年以上。此外，该产品还能与Amazon Alexa无缝集成，提供安全、便捷且稳定的使用体验。

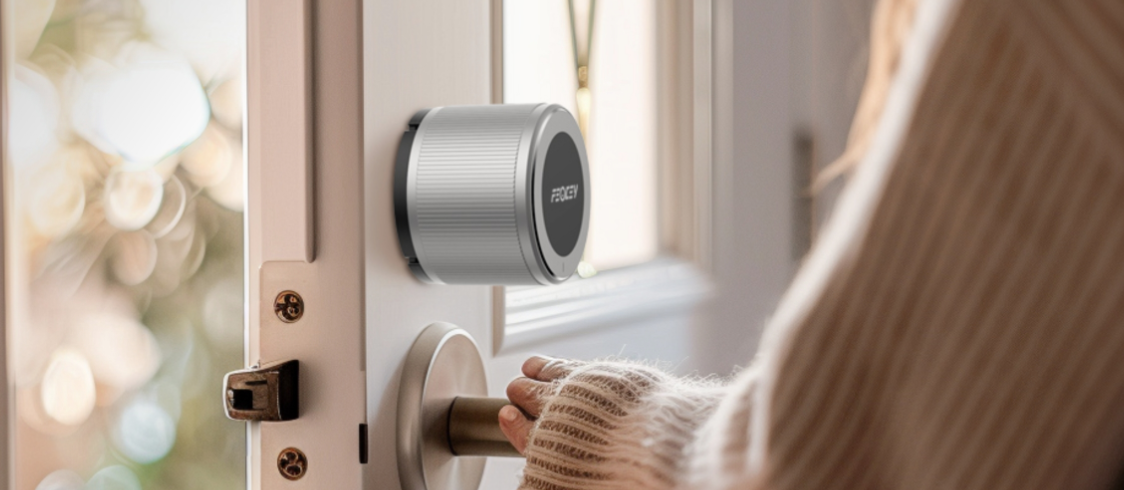

1. **2 场景图示**

![](/media/202503/20250317095905117905.png)

1. **3 结构介绍**

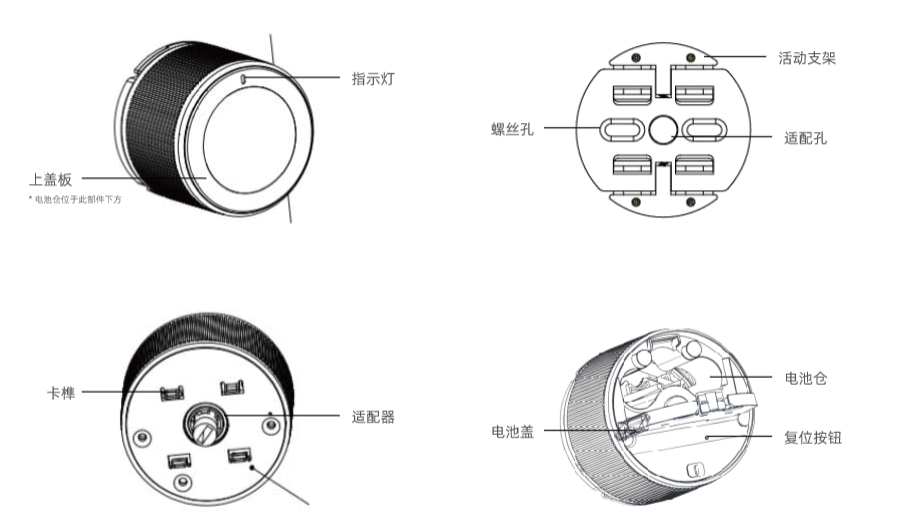

如左上前视图所示，包含一颗绿色高亮指示灯和磁吸式上盖板。盖板打开后，如右下图示所示，可见内部电池仓及复位按钮。电池仓内，可容纳三节 CR123A 规格锂电池。如左下底部视图所示，锁体下方包含四颗安装卡榫和适配器连接装置，用于和右上图所示的安装背板进行固定。

![](/media/202503/20250317095905122999.png)

1. **规格描述**
	1. **基本参数**

| 项目 | 描述 | 备注 |
| --- | --- | --- |
| 安装方法 | 替换门内拇指转轮拆装 | 无 |
| 适用人群 | 家庭、公寓等个人用户 | 无 |
| 指示灯 | 1颗绿色高亮度灯珠 | 无 |
| 适配锁体 | Deadbolt | 标准美标门 |
| 配色 | 银色 / 黑色可选 | 无 |
| 尺寸 | 70 \* 50\.25 mm | 直径 \* 高度 |
| 材质 | 铝合金及工程塑料 | 无 |
| 产品重量 | 约 395 克 | 无 |
| 表面处理 | 阳极氧化工艺 | 无 |

* 1. **硬件参数**

| 项目 | 描述 | 备注 |
| --- | --- | --- |
| 处理器 | Telink 921 系列 | 无 |
| 传感器 | 九轴陀螺仪、光电管 | 无 |
| 实时时钟 | 支持 | 无 |
| 供电方式 | 电池 | 3节CR123A |
| 蓝牙 | Bluetooth LE 5\.3，Bluetooth LE 1Mbps, 2Mbps, Long Range S2 (500Kbps), S8 (125Kbps)，2\.4Ghz | 无 |
| Wi\-Fi | Wi\-Fi 2\.4GHz，IEEE 802\.11b/g/n，20 MHz channel | 无 |
| 电机 | 空心杯 | 无 |
| 扭矩 | 3\.5 KG 及以上 | 无 |
| 工作电压 | 9V | 无 |
| 扬声器 | 支持 | 0\.5W |

* 1. **环境参数**

| 项目 | 描述 | 备注 |
| --- | --- | --- |
| 工作温度 | \-20℃\-70℃ | 无 |
| 存储温度 | \-40℃\-85℃ | 无 |
| 防尘防水 | IP54 | 无 |
| 静电防护 | 接触4KV，空气8KV | 无 |
| 盐雾 | ≥ 144 小时 | 无 |
| 环保认证 | RoHSReachCP65 | 无 |
| 电气认证 | FCC | 无 |
| 协议认证 | BQB | 无 |

1. **安装配置**

## **3\.1 准备工作**

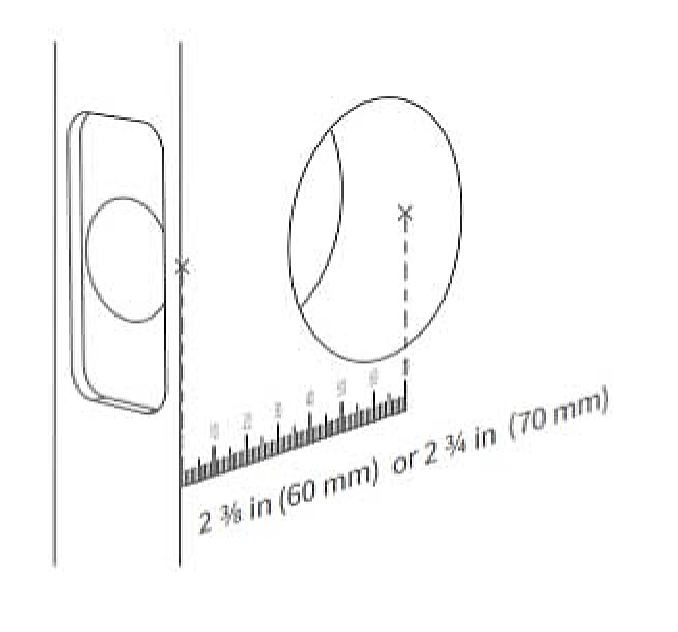

该智能锁支持标准的 deadbolt 即闩锁安装，用户必须使用钥匙活通过转动门内侧的拇指转轮机构手动解锁或锁定门闩，该类型锁具常被安装在建筑物入口以保障建筑安全。在开始之前，需要先测量房门的相关安装尺寸，以符合产品的安装要求。其中，从门边缘位置到闩锁孔洞中心的距离应该在 2 ⅜ in 或 2 ¾ in .除此之外，还需要准备一把标准的一字螺丝刀。

![](/media/202503/20250317095905191334.png)

## **3\.2 门锁安装**

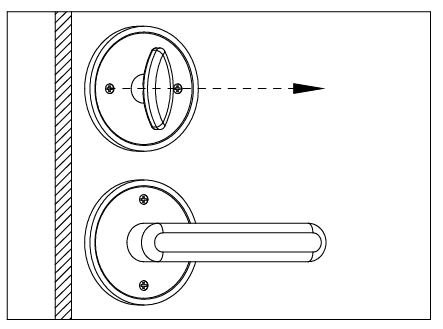

（1）首先，拧动拇指转轮机构，将闩锁置于开锁状态。然后，卸除现有拇指转轮的螺丝，取下原有的拇指转轮机构。如果有额外的背板，也请一并拆除。

![](/media/202503/20250317095905195672.png)

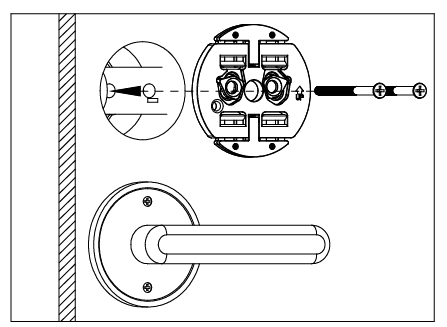

（2）取出附带的背板组件，按图示箭头UP指向准备将安装支架固定。

![](/media/202503/20250317095905199763.png)

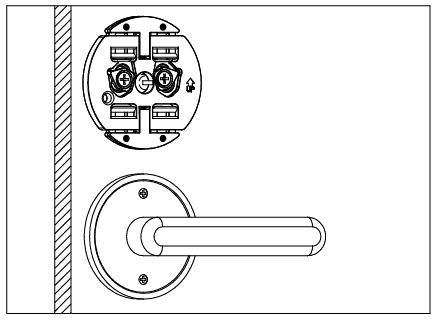

（3）使用两颗M5X65螺丝拧紧，直到背板被牢牢固定在房门上，支架安装完成。

![](/media/202503/20250317095905204325.png)

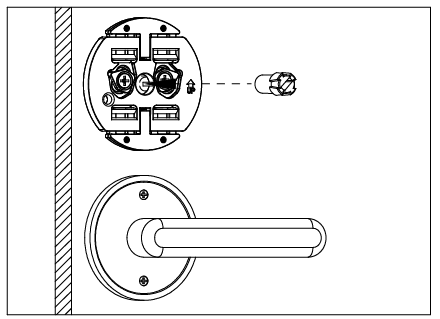

（4）选择合适的适配器，并安装在锁芯尾端。其中，带有十字凸起的一端朝向上方，并按照图示方向放进锁芯位置。

![](/media/202503/20250317095905208806.png)

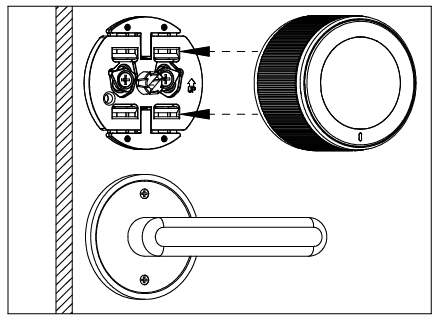

（5）锁体指示灯位在下，将锁体的底部插槽对准适配器，缓慢的将其按压到背板上。

![](/media/202503/20250317095905228810.png)

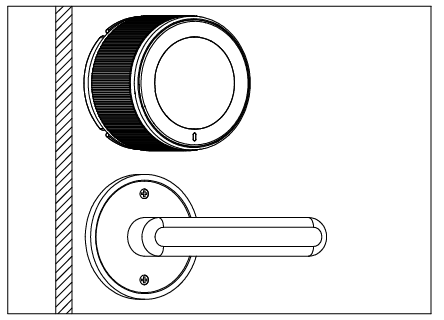

（5）至此，锁体部分安装完成，请尝试顺时针或逆时针转动，观察是否能够正常工作。

![](/media/202503/20250317095905231662.png)

## **3\.3 电池安装**

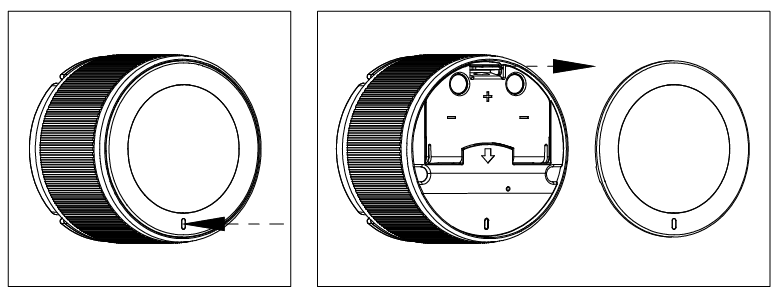

（1）手指轻轻按压指示灯位置，上方磁吸锁盖会翘起，顺势取下锁盖，并按箭头指向位置打开电池盖。

![](/media/202503/20250317095905235127.png)

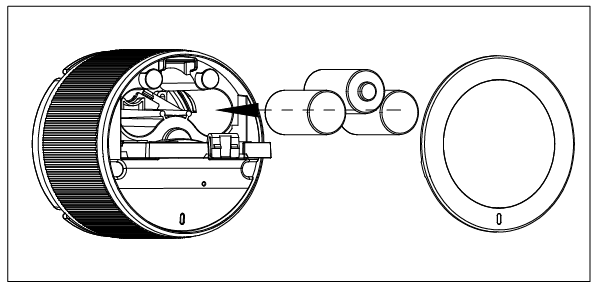

（2）按图示正负极装入 3 节CR123A 电池。

![](/media/202503/20250317095905238806.png)

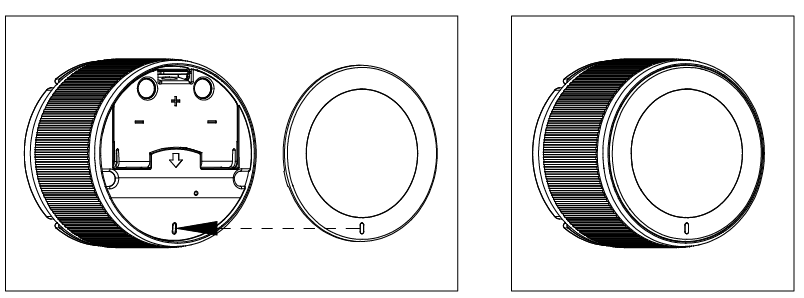

（3）电池安装完成后，按压关闭电池仓盖，将指示灯位置对准磁吸盖板底部遮光罩放入。

![](/media/202503/20250317095905242286.png)

## **3\.4 应用安装**

在正式使用产品前，还需要一部支持 Wi\-Fi 网络的智能手机或者平板电脑，支持 IOS 以及安卓操作系统。请确认智能设备能够正常的进行蓝牙连接，且接入的无线网络稳定可靠。最后，请检查上述环节中，智能锁是否已经安装到位且正确的安装了电池。

**注意：** 建议使用原装电池或其他可靠品牌的 3V CR123A 锂锰电池，避免电池泄露或损坏产品。同时，电量不足时请及时更换电池，否则在电量耗尽后将无法使用 FEOCEY 应用程序控制门锁或自动解锁。

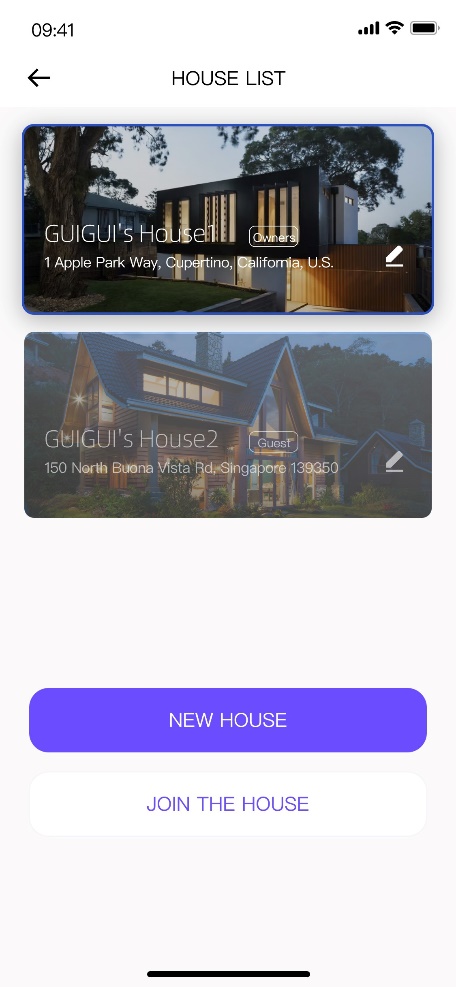

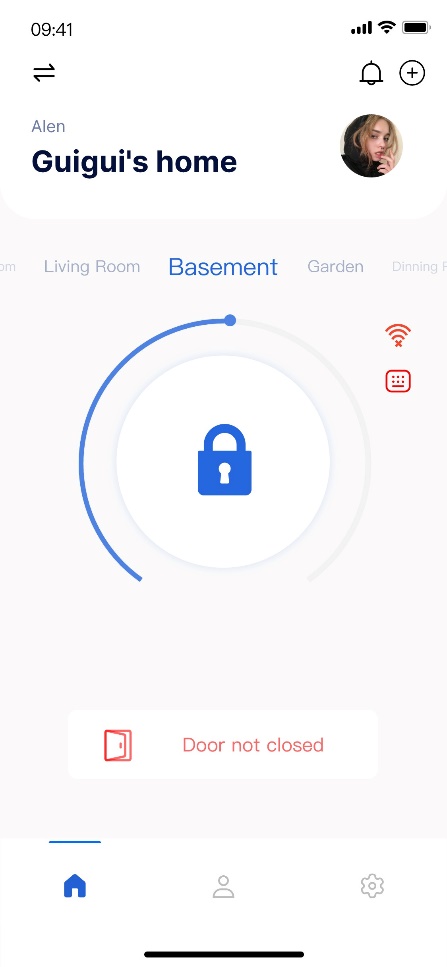

可以使用 Google Play 以及 iPhone App Store 搜索并下载 FEOCEY APP，注册账号后根据引导提示进行相关配置。

![](/media/202503/20250317095905246162.jpeg) ![](/media/202503/20250317095905249390.jpeg)

1. **功能描述**
	1. **固件矩阵**

| 模块 | 描述 | 备注 |
| --- | --- | --- |
| 运行状态 | 开机 / 关机 | 无 |
| 带载 / 工作 | 无 |
| 休眠 | 无 |
| WI\-Fi | 网络配置指令接收数据上报与固件升级 | MQTT |
| 蓝牙 | 广播与连接固件升级指令接收与数据上报 | 无 |
| 设备交互 | 语音及指示灯光 | 无 |
| 存储 | 门锁状态门闩角度开门角度凭证日志及外设信息 | 无 |
| 时钟 | 定期校准 | 无 |
| 设备重置 | 支持软硬重置 | 无 |
| 安全机制 | 传输安全认证安全内容加密堵转预防虚掩报警 | 无 |
| 功能控制 | 假期模式、静音模式、报警开关、自动解锁开关、自动上锁开关 | 无 |

* 1. **应用矩阵**

| 模块 | 描述 | 备注 |
| --- | --- | --- |
| 核心 | 注册与登录 | 无 |
| 家庭维护和创建 | 无 |
| 设备添加和管理 | 无 |
| 用户管理 | 多角色 |
|  | 凭证管理 | 无 |
| 通行日志 | 无 |
| 功能面板 | 无 |
| 安全 | 内容保护传输保护认证保护 | 无 |
| 个性化 | 小组件 | 无 |
| Work with | Alexa |
|  | 引导与交互动画 | 无 |

1. **厂商信息**

苏州凡汐科技有限公司

地址：苏州高新区建林路666号40幢101\-3室。

支持邮箱：[feocey@gmail.com](mailto:feocey@gmail.com)

网络站点：[www.feocey.com](http://www.feocey.com)
